Exzenterverbinder

Exzenterverbinder – unter Systemnamen wie Minifix (Häfele) oder Rastex (Hettich) bekannt – sind die meistverwendeten Möbelverbinder im modernen, zerlegbaren Möbelbau. Ein rundes Exzentergehäuse wird in eine Sacklochbohrung in der Fläche der einen Platte eingesetzt, ein Verbindungsbolzen in die andere Platte eingeschraubt. Durch Drehen des Exzenters am Topf greift eine spiralförmige Nut unter den Bolzenkopf und zieht beide Bauteile spielfrei zusammen.

Aufbau

Der Exzenter ist ein kleiner Metallzylinder mit einer innenliegenden Spirale, der klauenartig unter den Bolzenkopf greift. Wird er über den Kreuzschlitz auf seiner Stirnseite im Uhrzeigersinn gedreht, zieht die Spirale den Bolzen – und damit das angesetzte Bauteil – fest gegen das stehende Bauteil. Verbreitet sind Gehäuse mit 12 oder 15 mm Durchmesser, etwa beim Minifix-System, bei anderen Systemen auch 20 mm. Der Abstand zwischen Gehäusemitte und Plattenkante ist je System fest vorgegeben, und die Bohrbilder orientieren sich am 32-mm-Lochraster der Möbelindustrie.

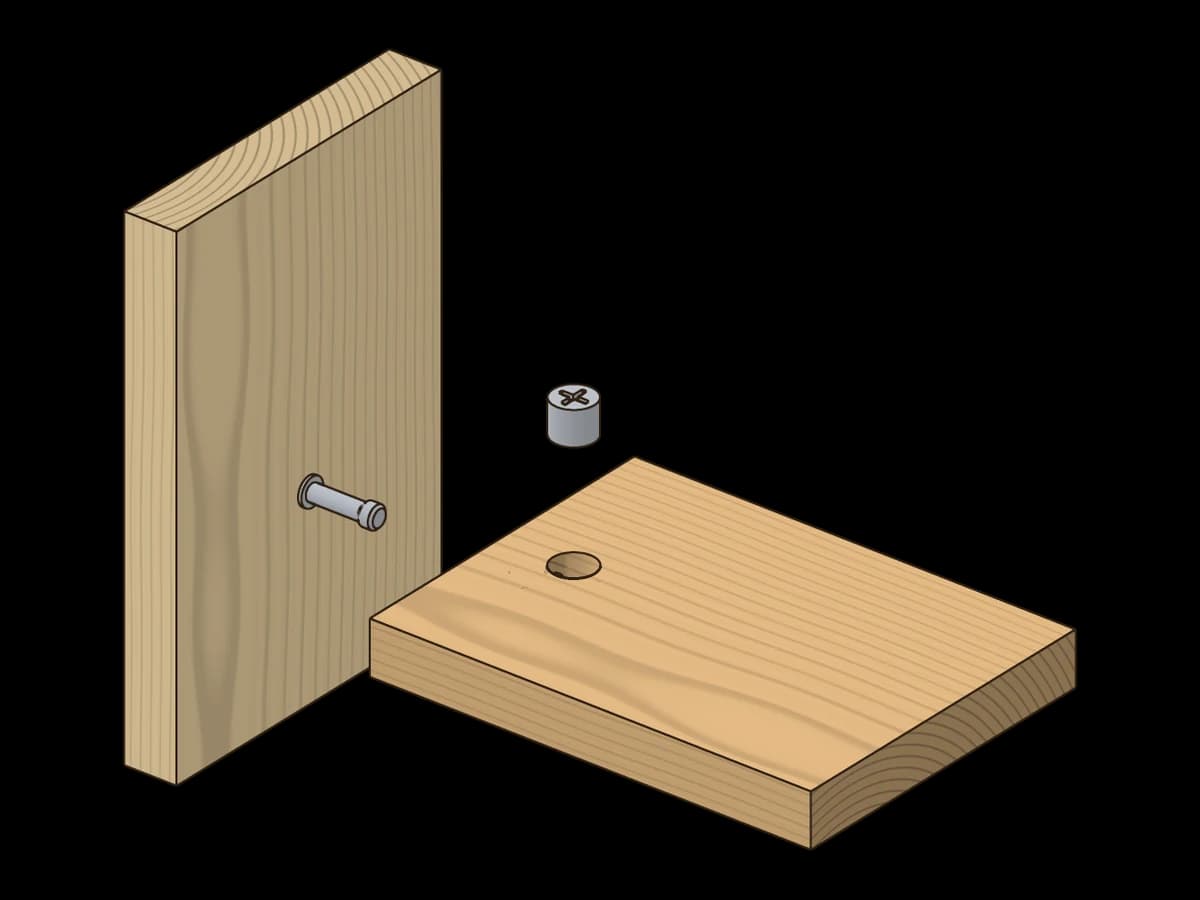

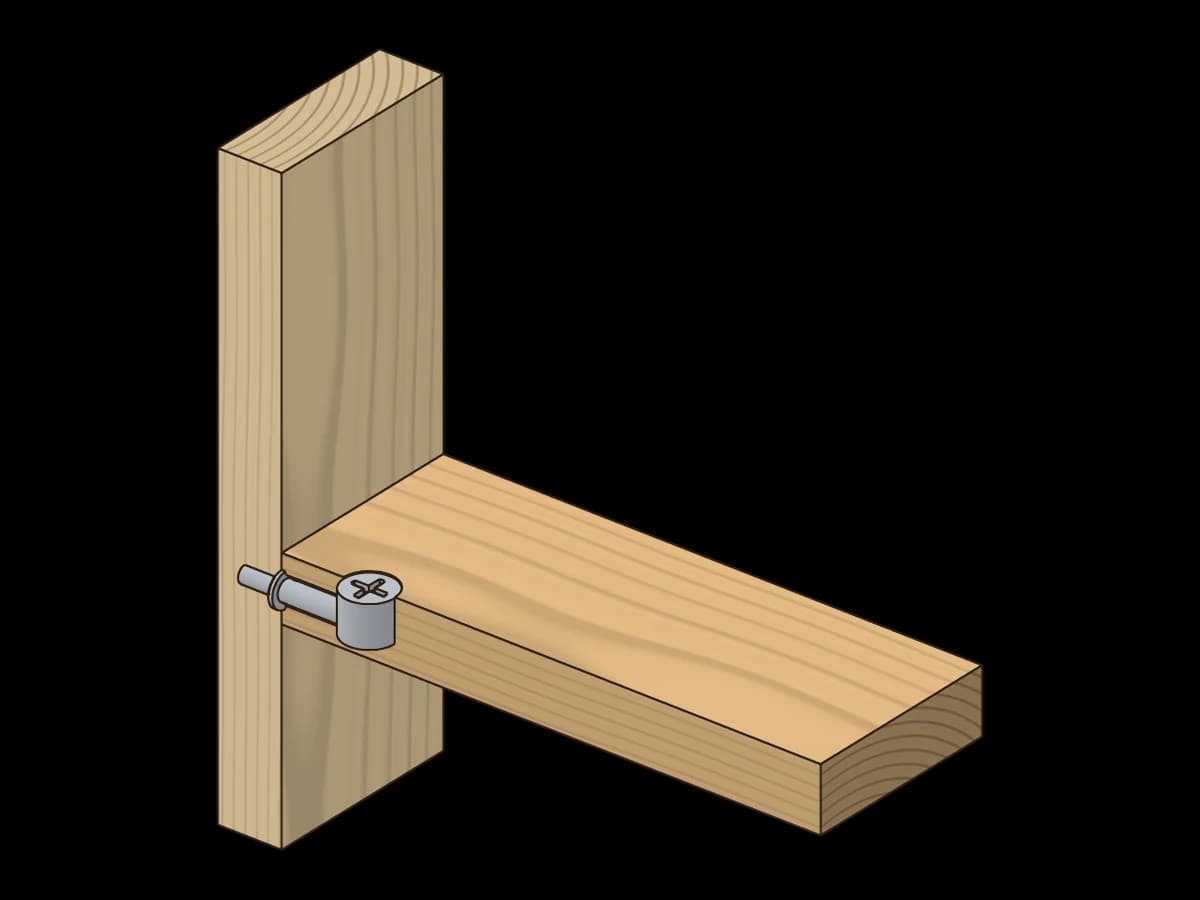

EinzelteileZusammengebaut, im Schnitt

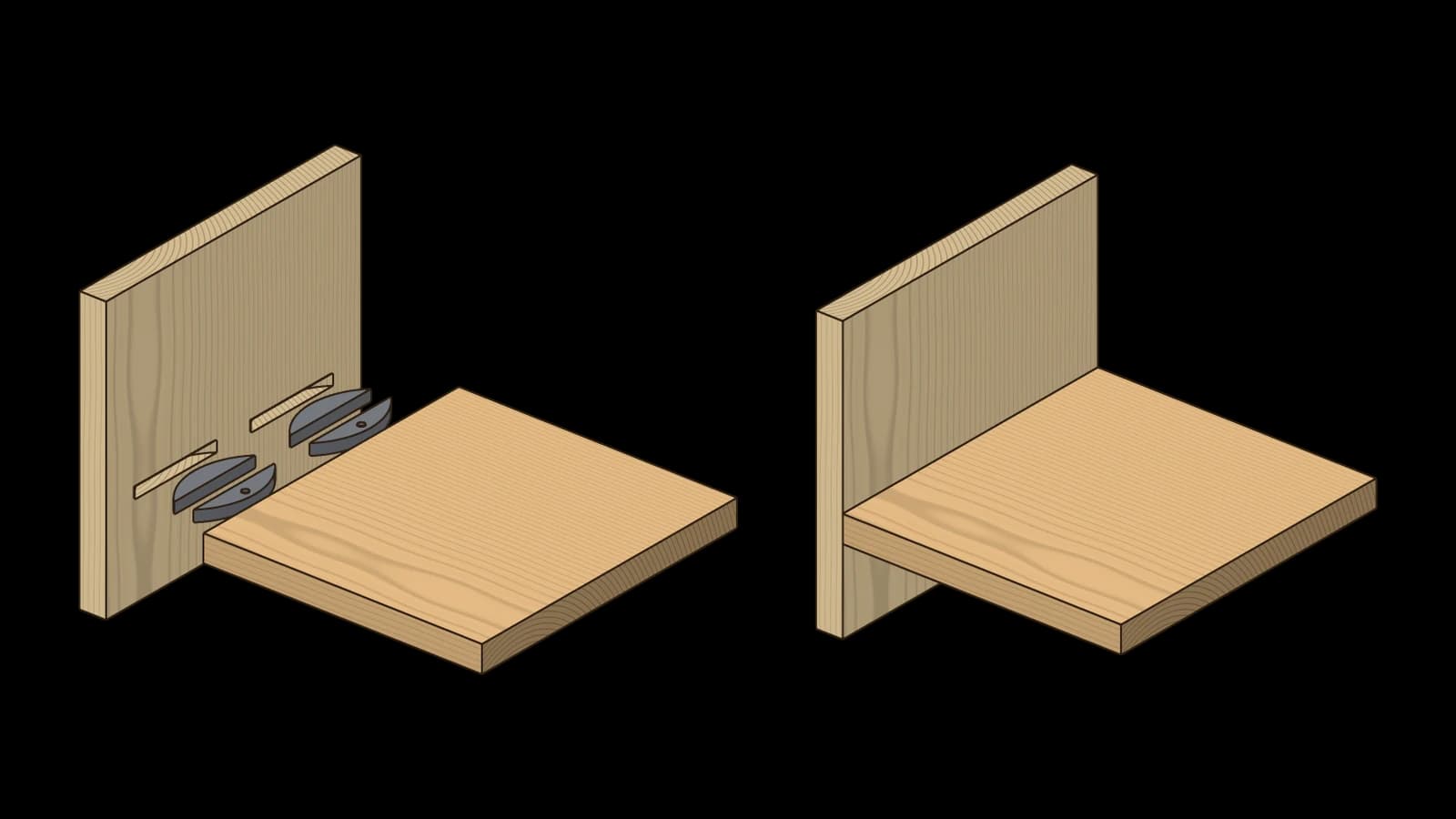

Eine flache Alternative sind Hebelverbinder wie das Lamello-Clamex-System. Statt Bohrungen brauchen sie eine Nut, die mit der Flachdübelfräse gefräst wird: Der Clamex S-18 sitzt in einer 8 mm breiten Nut und wird verschraubt, der Clamex P-14 rastet ohne Leim und Schrauben in eine profilierte Nut ein, die nur die Lamello-Fräse Zeta P2 herstellt. Gespannt wird bei beiden mit einem Sechskantschlüssel durch eine kleine Bohrung von 6 mm; ein innenliegender Hebel zieht die Teile zusammen – dasselbe Prinzip wie beim Rundexzenter, aber kaum sichtbar und auch für Gehrungen geeignet.

Eigenschaften

• Formschlüssige, aber jederzeit lösbare Verbindung – ideal für Flatpack-Möbel, die beim Kunden erstmontiert oder später wieder zerlegt werden.
• Zieht die Bauteile beim Anziehen spaltfrei zusammen, toleriert dabei geringe Maßabweichungen besser als eine starre Verzapfung.
• Kein Leim nötig, dadurch keine Aushärtezeit – Möbel sind sofort nach der Montage belastbar.
• Das System ist auf wiederholte Montage ausgelegt. Begrenzend ist meist die Platte: Wird der Bolzen in Spanplatte oft heraus- und wieder eingedreht, verliert das Gewinde an Halt.
• Es handelt sich um proprietäre, aber industrieweit kompatible Beschlagsysteme verschiedener Hersteller (u. a. Häfele, Hettich) – eine einheitliche DIN-Norm für den Verbinder selbst existiert nicht, wohl aber die weitgehend abgestimmte 32-mm-Rastermaßwelt.

Verwendung

• Korpusverbindungen bei Flatpack- und Serienmöbeln (Regale, Schränke, Küchenkorpusse)
• Transportfreundliche Möbel, die beim Kunden vor Ort montiert werden
• Nachträglicher Umbau oder Ersatzteilaustausch, ohne die Verbindung zu zerstören
• Alternative zu Leimverbindungen dort, wo spätere Demontage ausdrücklich gewünscht ist

Verarbeitung

• Bohrungen mit Mehrspindel-Bohraggregat oder Bohrschablone exakt im 32-mm-Raster setzen – Passgenauigkeit entscheidet über die Optik der fertigen Kante.
• Verbindungsbolzen in die vorgebohrte Gegenplatte einschrauben, Exzentergehäuse bündig in seine Bohrung setzen und so ausrichten, dass die Öffnung zum Bolzen zeigt.
• Vor dem endgültigen Anziehen alle Verbinder eines Korpus lose ansetzen und Rechtwinkligkeit prüfen, erst dann sukzessive festziehen.
• Bei Plattenwerkstoffen mit geringer Dicke auf ausreichenden Randabstand der Bohrung achten, um ein Ausbrechen der Deckschicht zu vermeiden.

Technische Daten

Fazit

Exzenterverbinder sind die Antwort der Möbelindustrie auf Transport- und Montagelogistik: schnell gesetzt, beliebig oft demontierbar und unsichtbar im fertigen Möbel. Wo Zerlegbarkeit keine Rolle spielt und maximale Steifigkeit gefragt ist, bleiben Leim- oder Dübelverbindungen die tragfähigere Alternative.
