Überblattung

Bei der Überblattung (auch Verblattung) werden beide Werkstücke an der Fügestelle je zur Hälfte ihrer Dicke ausgeklinkt, sodass sie sich überlappend zusammenfügen und in der Summe wieder die ursprüngliche Materialstärke ergeben. Es ist eine der ältesten und einfachsten Verbindungen im Rahmen- und Fachwerkbau – schnell hergestellt, aber mechanisch schwächer als eine Zapfenverbindung, da an der Fügestelle Querschnitt entfernt wird.

Aufbau

Je nachdem, wo die beiden Hölzer aufeinandertreffen, unterscheidet man drei Grundformen:

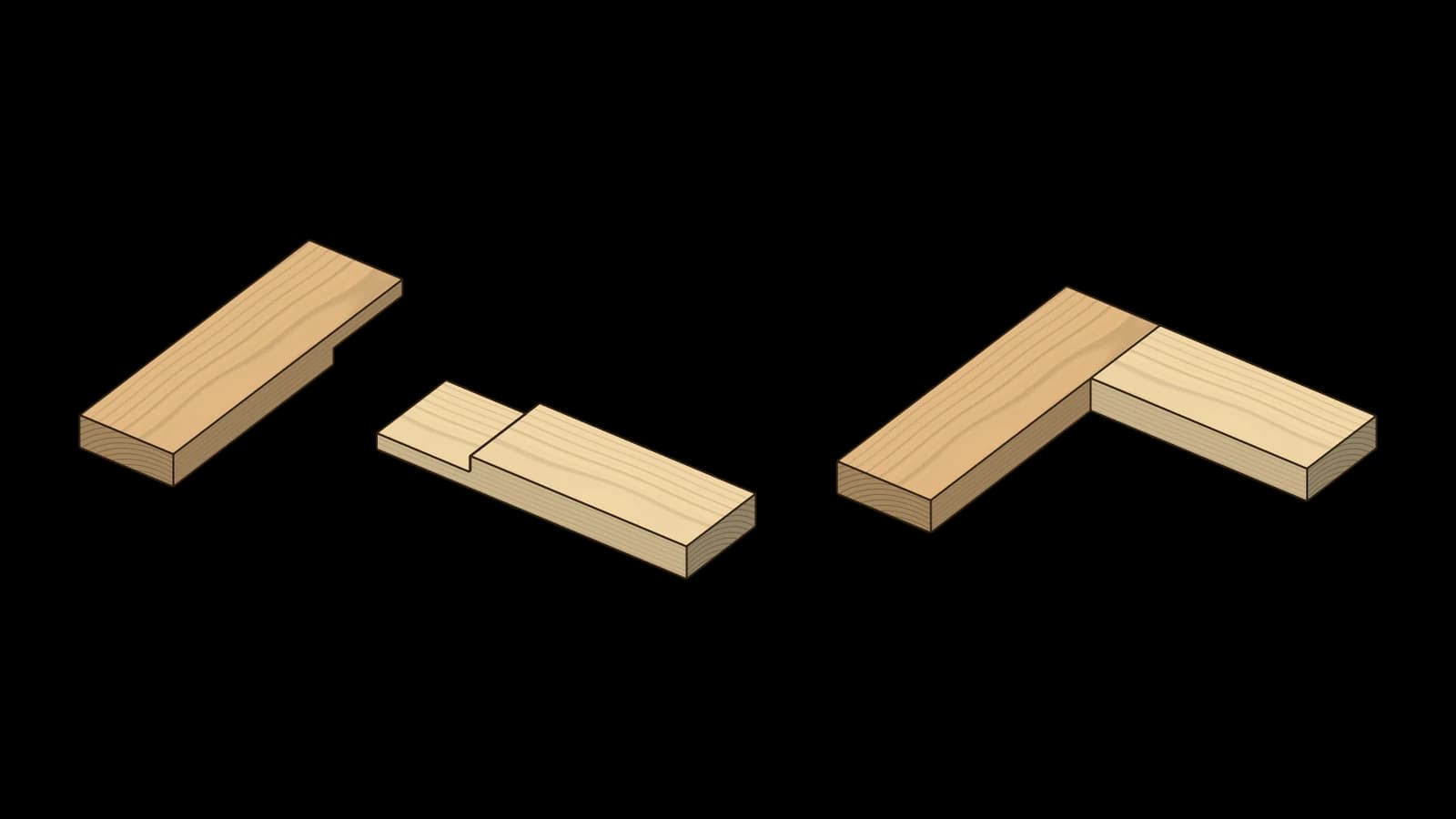

• Ecküberblattung – zwei Hölzer treffen an einer Ecke aufeinander (z. B. ein Rahmeneck). Beide Enden werden zur Hälfte ausgeklinkt und liegen flächenbündig übereinander.

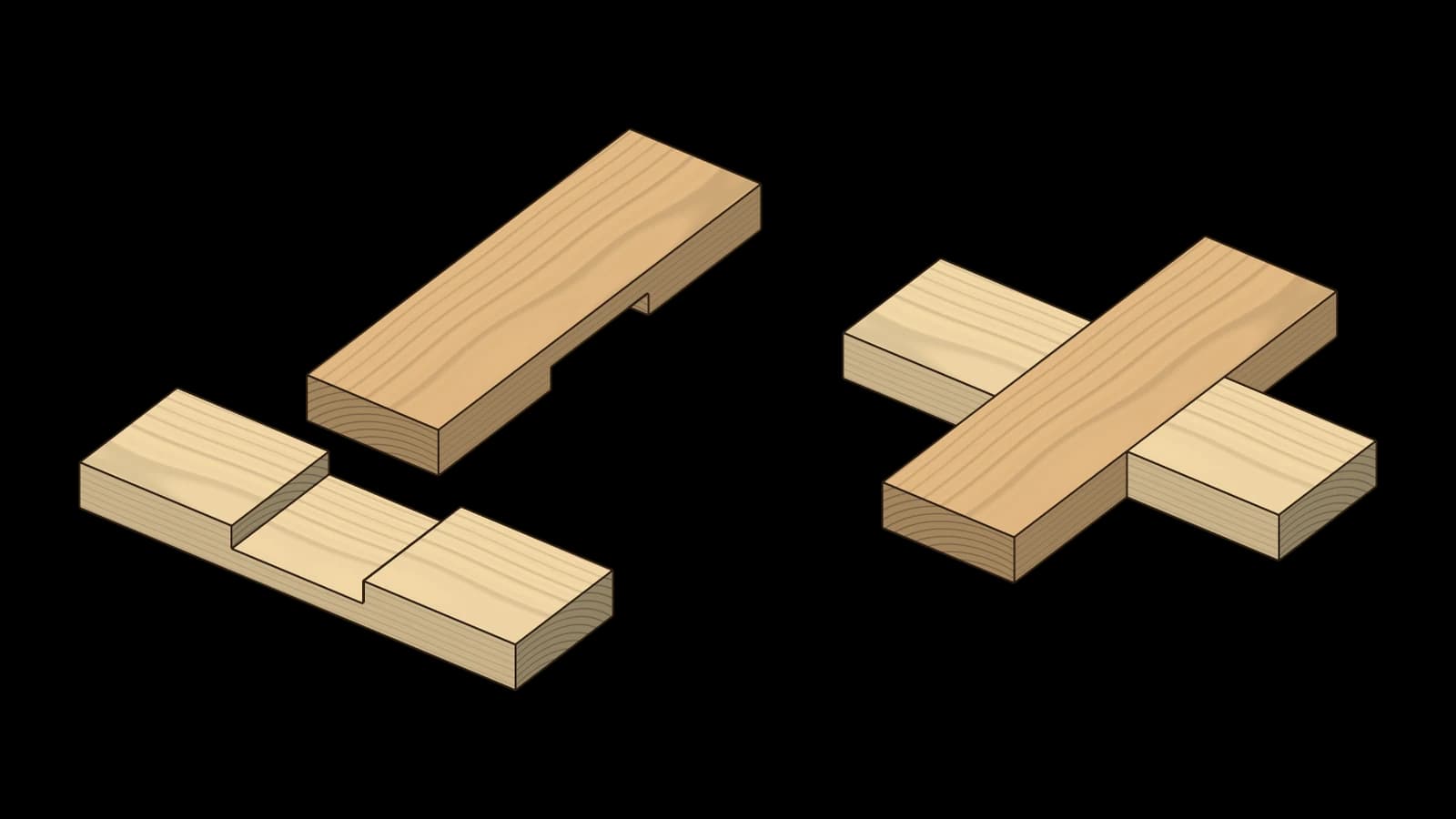

• Kreuzüberblattung – zwei Hölzer kreuzen sich, meist im rechten Winkel (z. B. bei Gitterwerk oder sich kreuzenden Riegeln). Beide Teile werden an der Kreuzungsstelle zur Hälfte ausgeklinkt, sodass sie ineinandergreifen und auf gleicher Höhe bleiben.

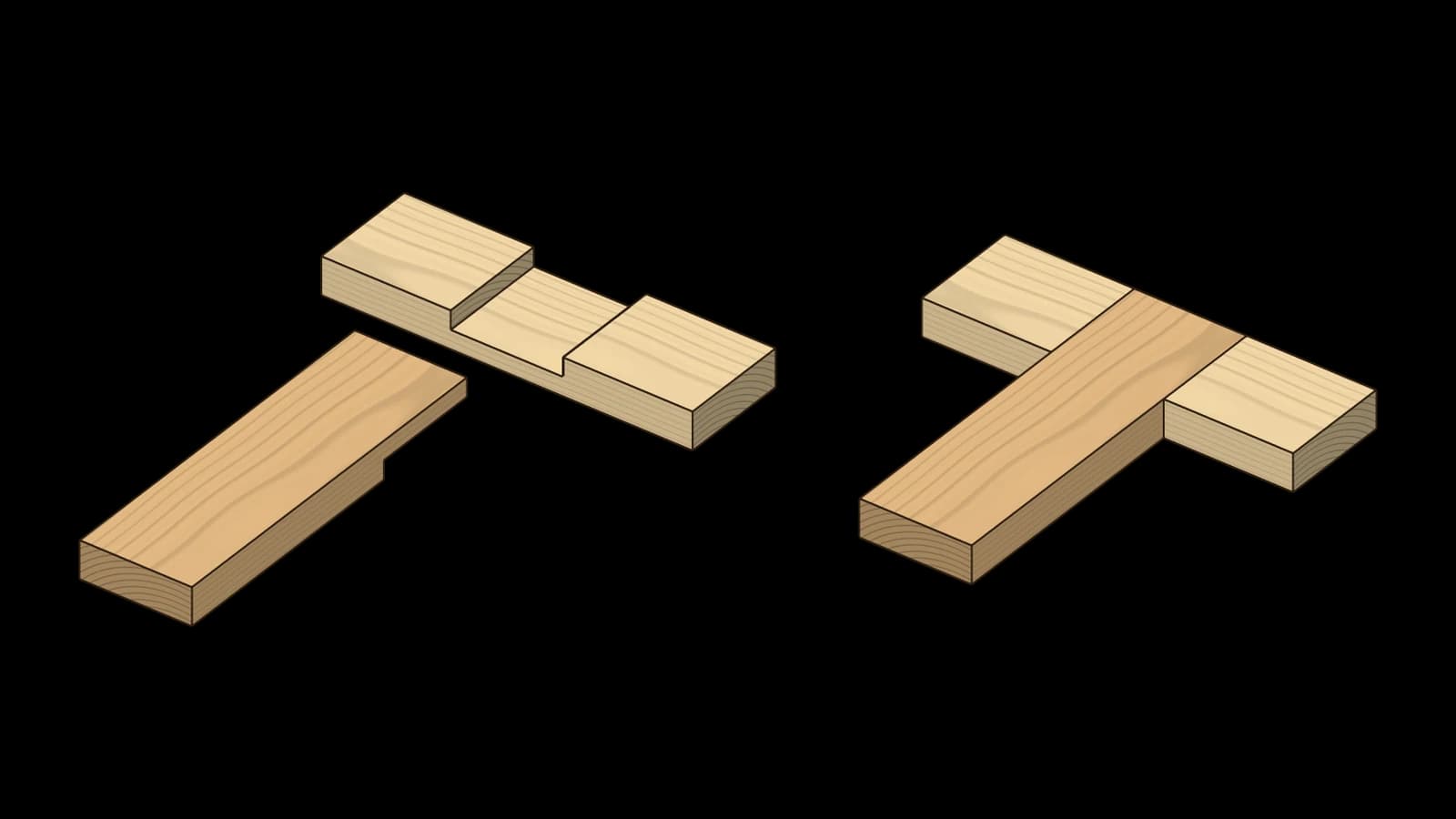

• T-Überblattung – ein Holz endet auf einem durchlaufenden Holz, etwa ein Mittelriegel im Rahmen. Das durchlaufende Teil wird in der Mitte, das ankommende am Ende zur Hälfte ausgeklinkt.

Innerhalb dieser Grundformen kommen weitere Varianten vor:

• Gerade Überblattung – beide Klinken im rechten Winkel zur Holzachse, die einfachste Form.
• Schräge Überblattung – die Klinkenflächen laufen schräg zur Holzachse; unter Last verkeilt sich die Verbindung dadurch ein Stück weit selbst.

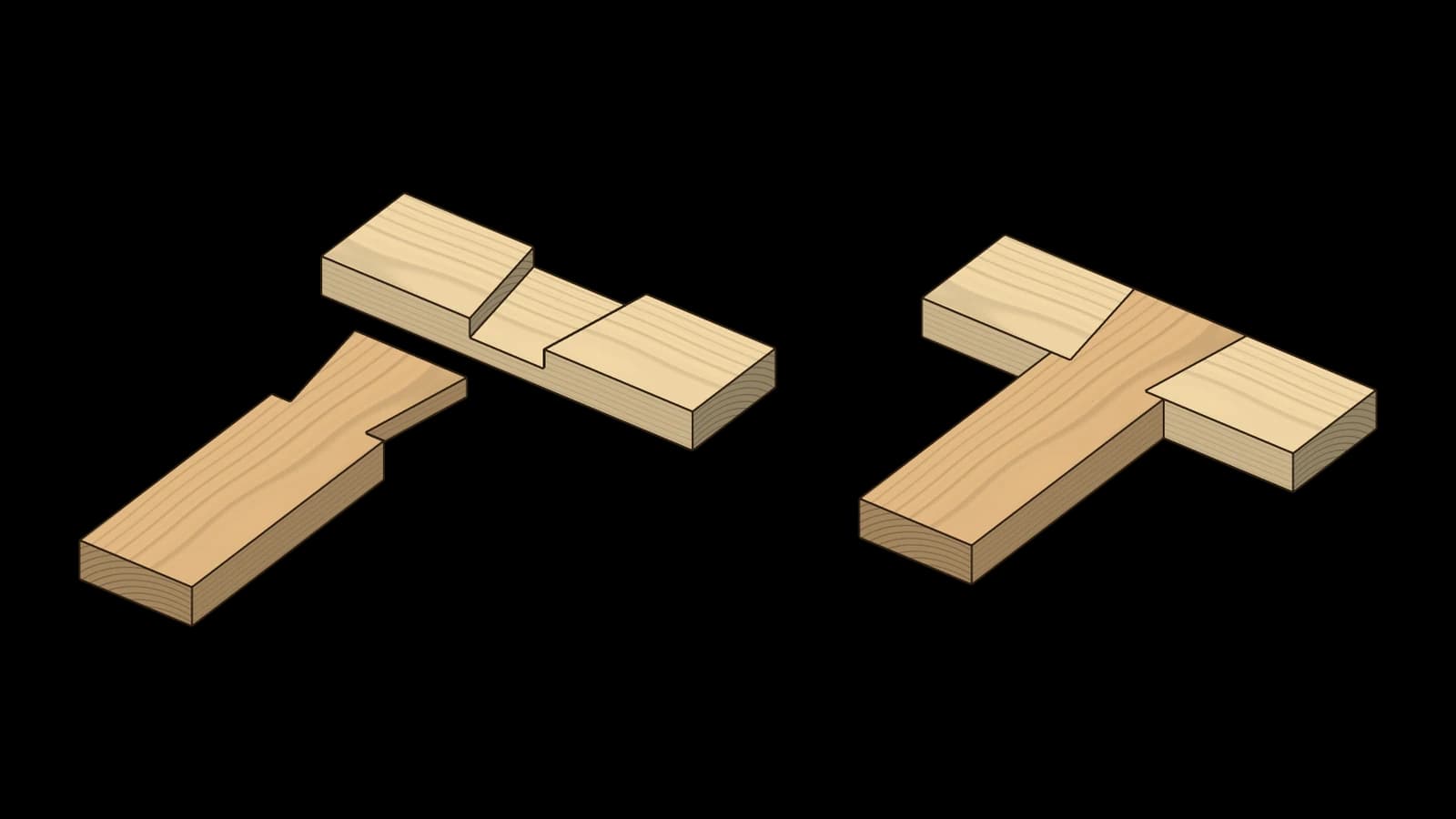

• Schwalbenschwanzförmige Überblattung – die Klinke ist wie bei einer Zinkung schwalbenschwanzförmig statt gerade ausgeführt. Anders als bei der geraden oder schrägen Form entsteht dadurch ein Formschluss, der auch Zugkräften entgegenwirkt.

EcküberblattungKreuzüberblattungT-ÜberblattungSchwalbenschwanzförmige Überblattung

Eigenschaften

• Die reine Klinkenform (gerade oder schräg) hält Druckkräfte senkrecht zur Fügefläche, bietet aber keinen Widerstand gegen Auseinanderziehen oder seitliches Verschieben – dafür braucht es zusätzlich Leim, Holznägel oder Schrauben.
• Die Kreuzüberblattung ist durch die kreuzende Geometrie etwas selbstständiger positioniert als eine einfache Ecküberblattung, wird in der Praxis aber ebenfalls verleimt oder verstiftet, um die volle Festigkeit zu erreichen.
• Die schwalbenschwanzförmige Variante ist die einzige der drei Klinkenformen, die auch ohne Verleimung nennenswerten Zugkräften standhält.
• Da an der Fügestelle bei jeder Variante die Hälfte des Querschnitts entfernt wird, gilt die Überblattung grundsätzlich als geschwächte Verbindung – für hochbelastete tragende Anschlüsse ist die Zapfenverbindung die stabilere Wahl.

Verwendung

• Gestelle und Rahmen im Möbelbau, etwa Fußkreuze, Mittelriegel und Gitter aus sich kreuzenden Leisten
• Leicht belastete, dekorative Rahmenverbindungen
• Zimmerei: Instandsetzung von Fachwerk und nachträglich ergänzte Hölzer

Verarbeitung

• Beide Werkstücke möglichst gemeinsam anreißen (aneinandergelegt oder mit gemeinsamem Anschlag), damit die beiden Klinken exakt zueinander passen.
• Mit dem Streichmaß die halbe Werkstückdicke auf beiden Kanten anreißen – Ungenauigkeiten hier führen sofort zu einem unebenen Übergang.
• Schulterschnitt zuerst mit der Säge knapp neben der Anrisslinie ansetzen, den Klinkengrund anschließend mit dem Stechbeitel plan ausarbeiten.
• Vor dem Verleimen eine Trockenprobe machen; erst danach entscheiden, ob zusätzlich Holznägel oder Schrauben nötig sind.

Anleitung: von Hand herstellen

Technische Daten

Fazit

Die Überblattung ist die pragmatische Antwort, wenn zwei Hölzer schnell und mit einfachem Werkzeug überlappend verbunden werden müssen – für hochbelastete Rahmenecken bleibt die Zapfenverbindung die stabilere Wahl, aber im Fachwerk, bei Reparaturen und für sich kreuzende Leisten ist sie kaum zu schlagen.
