Bei der Nut-Feder-Verbindung greift ein hervorstehender Vorsprung (Feder) an einem Werkstück in eine entsprechende Vertiefung (Nut) im Gegenstück. Anders als Zapfen- oder Zinkenverbindungen dient sie primär nicht der Eckverbindung, sondern der flächigen Aneinanderreihung und Führung mehrerer Bauteile – etwa bei Massivholzdielen, Rahmenfüllungen oder Wandverkleidungen.
Aufbau

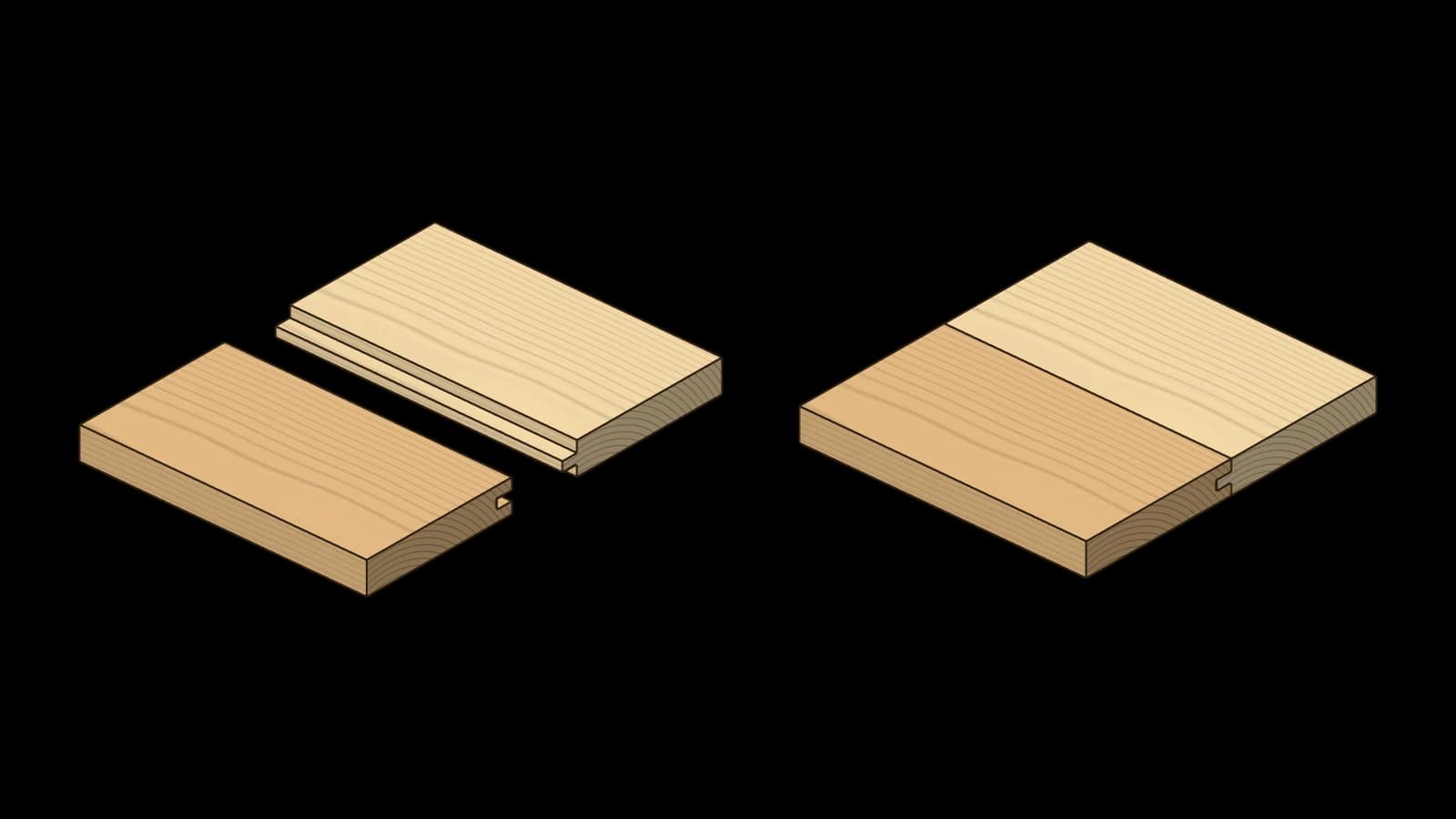

- Angearbeitete Feder – die Feder ist einteilig aus dem Werkstück selbst gefräst (z. B. bei Fußbodendielen).

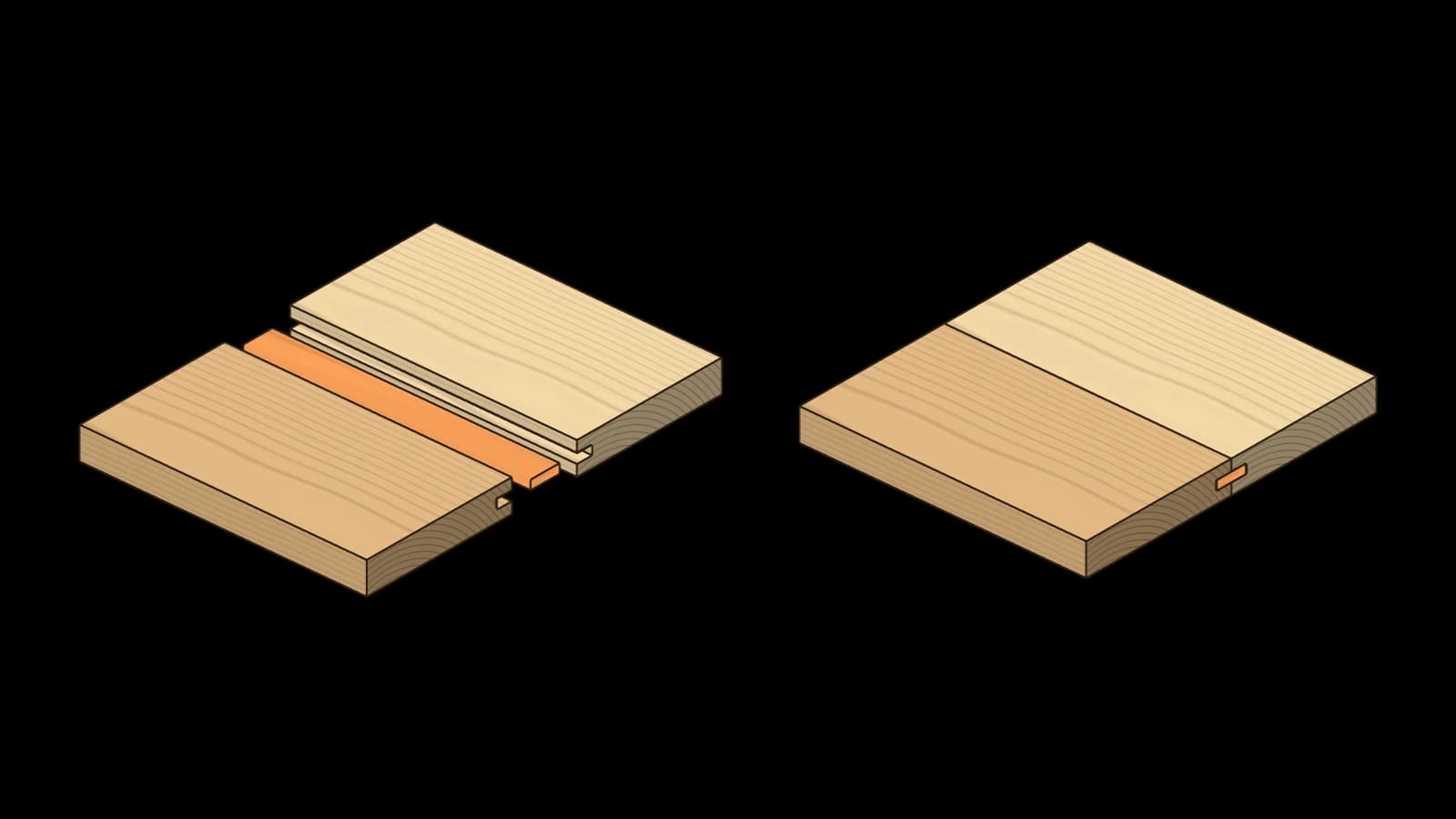

- Lose Feder (Spundfeder) – ein separater, meist schmalerer Streifen (Sperrholz oder Hartholz) wird in zwei gegenüberliegende Nuten beider Werkstücke eingeleimt; typisch bei Massivholzplatten und Tischplattenverleimungen.
- Nut-Feder mit Fase – zusätzliche Fase an der Sichtkante, verdeckt kleine Fugenbewegungen bei Holzfeuchteschwankungen (klassisch bei Profilbrettern).
Sonderform: Gratverbindung

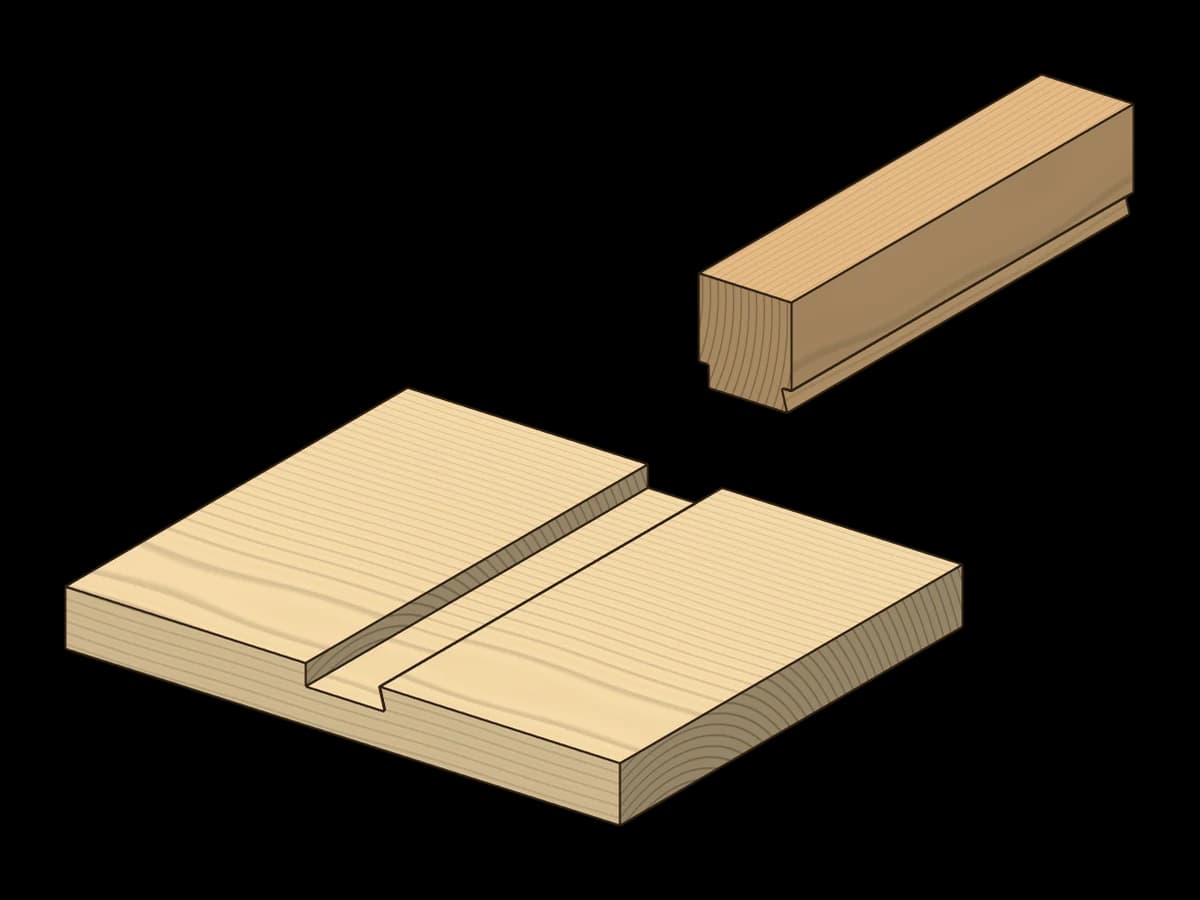

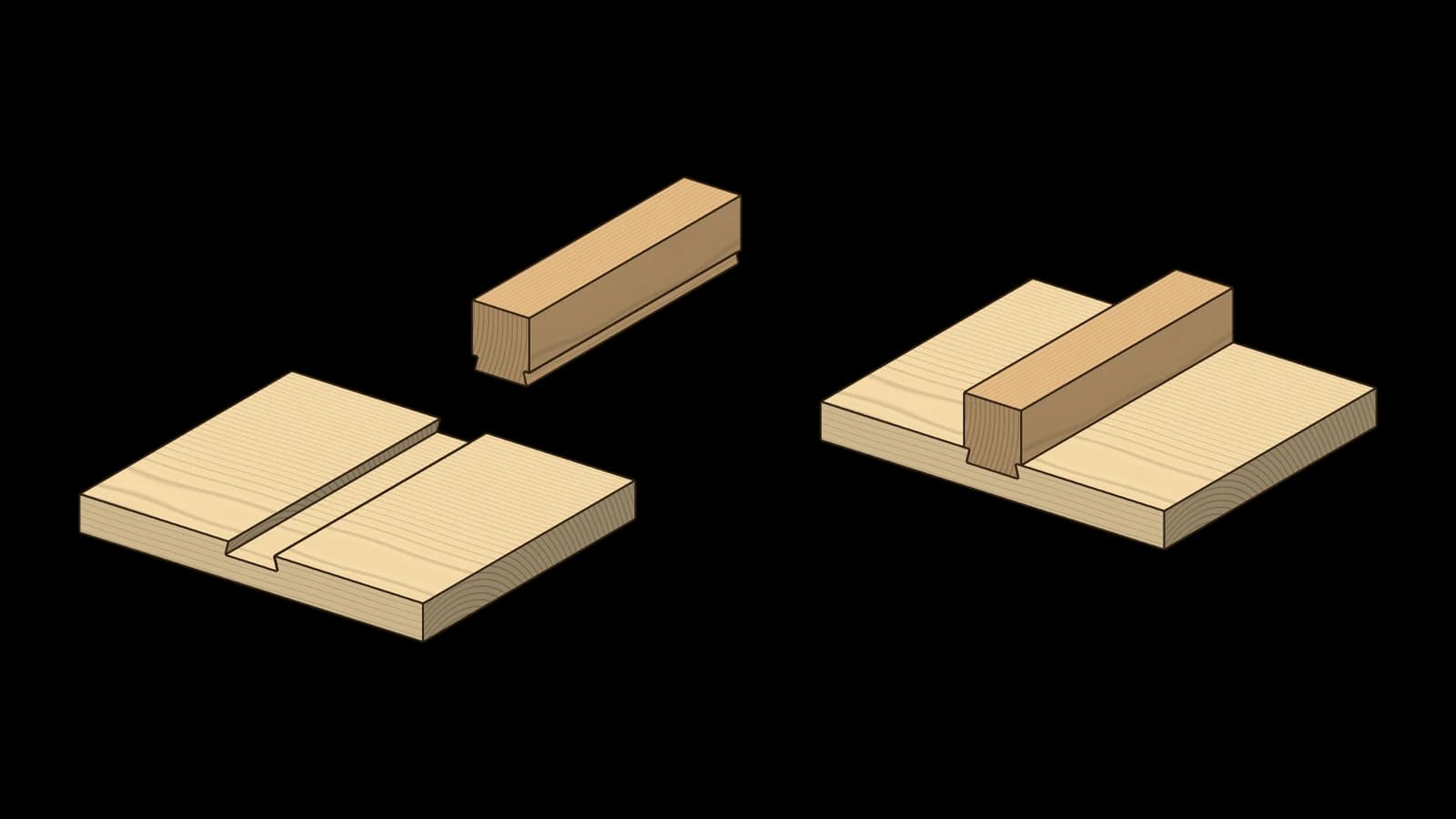

Bei der Gratverbindung ist die Feder schwalbenschwanzförmig: Eine Gratleiste wird quer zur Faser in eine Gratnut eingeschoben und kann danach nicht mehr nach oben heraus. Sind beide Flanken schräg, spricht man vom zweiseitigen Grat, ist nur eine schräg, vom einseitigen Grat. Gratleisten halten Massivholzplatten wie Tischplatten oder Türen eben und lassen sie trotzdem quer zur Faser arbeiten – deshalb wird die Leiste nicht über die ganze Länge verleimt, sondern höchstens an einer Stelle, meist in der Mitte.
Eigenschaften
- Verhindert seitliches Verrutschen und sorgt für eine plane, fluchtende Oberfläche der zusammengefügten Bauteile.
- Bei unverleimter Ausführung (z. B. schwimmend verlegte Massivholzdielen) gleicht die Verbindung Materialbewegung durch Feuchtewechsel aus.
- Die Feder darf nicht bis auf den Nutgrund durchgesteckt werden – ein kleiner Luftspalt verhindert, dass Quellbewegungen die Verbindung sprengen.
- Bei tragenden Verklebungen (z. B. verleimte Massivholzplatten) erhöht die Feder vor allem die Ausrichtgenauigkeit beim Verleimen, weniger die reine Zugfestigkeit.
Verwendung

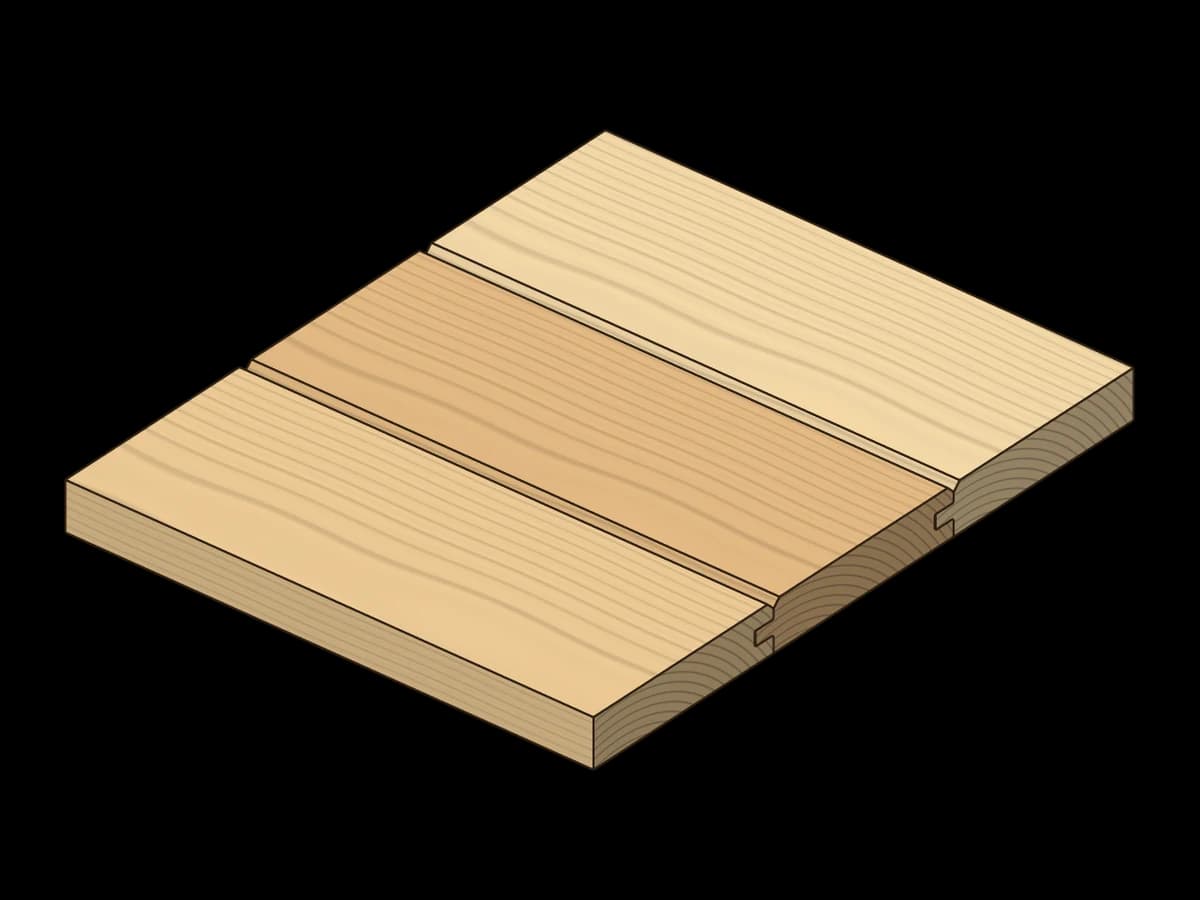

- Massivholzdielen und Profilbretter (Fußböden, Wand- und Deckenverkleidungen)
- Füllungen in Rahmen bei Türen und Kassettenwänden: Die Füllung sitzt in der Rahmennut, an den Ecken schließt der Nutzapfen die Nut
- Ausrichthilfe beim stumpfen Verleimen von Tischplatten aus mehreren Brettern (lose Feder)
- Regalböden und Rückwandnuten bei einfachen Korpusmöbeln
Verarbeitung
- Nut mit Kreissäge (Nutscheibe), Oberfräse oder Tischfräse einbringen; Feder passend dazu fräsen oder als fertiges Profilbrett beziehen.
- Nutbreite so wählen, dass die Feder leicht, aber ohne Spiel eingeschoben werden kann – zu eng führt zum Aufspalten der Nutwangen beim Fügen.
- Bei loser Feder auf gleiche Materialstärke und Faserrichtung achten; Sperrholz-Federstreifen sind unempfindlicher gegen Querbruch als Massivholz.
- Für unverleimte, „arbeitende“ Verbindungen (Dielenböden) ausreichend Spiel im Nutgrund lassen, damit die Feder bei Quellung nicht ansteht.
Technische Daten
| Nutbreite | ≈ 1/3 der Bauteildicke (Faustregel) |
|---|---|
| Nuttiefe | meist 8–12 mm bei 19–20 mm Materialdicke |
| Fügespiel | 0,1–0,3 mm für leichtes Fügen ohne Klemmen |
| Belastung | gering bis mittel, vor allem Führung/Ausrichtung |
| Lösbar | meist ja (ungeleimt), bei Verleimung nein |
Fazit
Nut und Feder ist keine hochbelastbare Eckverbindung, sondern die Standardlösung, wenn mehrere Bauteile plan und fluchtend aneinandergereiht werden müssen – bei Bedarf sogar reversibel und bewegungstolerant. Als Gratverbindung hält sie Massivholzplatten eben, als Rahmennut nimmt sie Füllungen auf.
