Zapfenverbindung

Die Zapfenverbindung ist eine der ältesten und zuverlässigsten Methoden, um zwei Hölzer im rechten Winkel oder schräg fest zu verbinden. An einem Werkstück wird ein Zapfen ausgearbeitet, das Gegenstück bekommt die passende Aufnahme, und beide werden verleimt. Klassisch findet man sie im Rahmen-, Fenster-, Türen- und Möbelbau überall dort, wo Rahmenhölzer aufeinandertreffen.

Aufbau

Zwei Grundformen unterscheiden sich darin, wie der Zapfen aufgenommen wird:

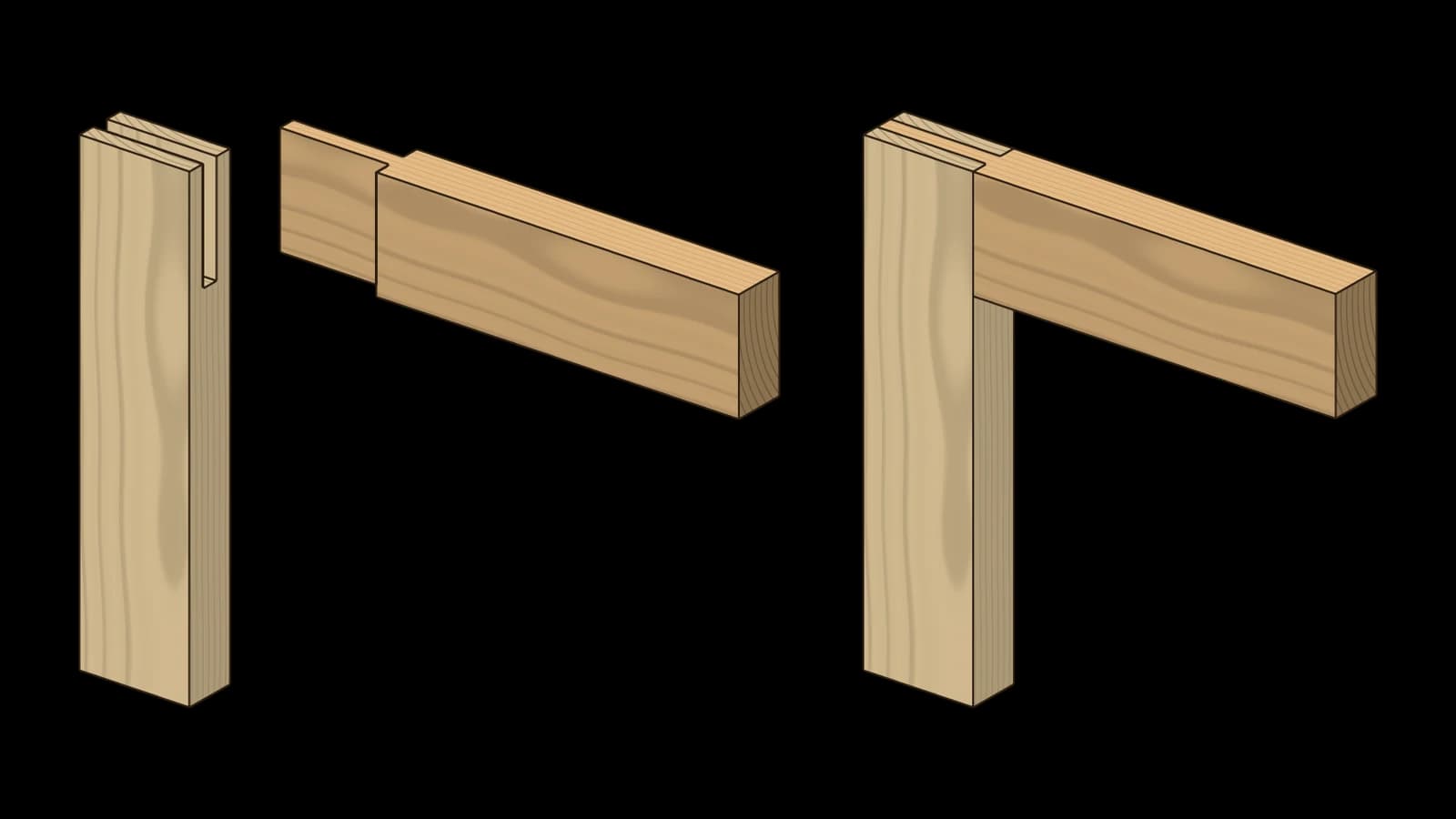

• Schlitz und Zapfen – das Gegenstück wird am Ende offen eingeschlitzt, der Zapfen liegt im Schlitz und ist an der Stirnseite sichtbar. Die typische Eckverbindung im Rahmenbau, gut von Hand und mit der Tischfräse herzustellen.

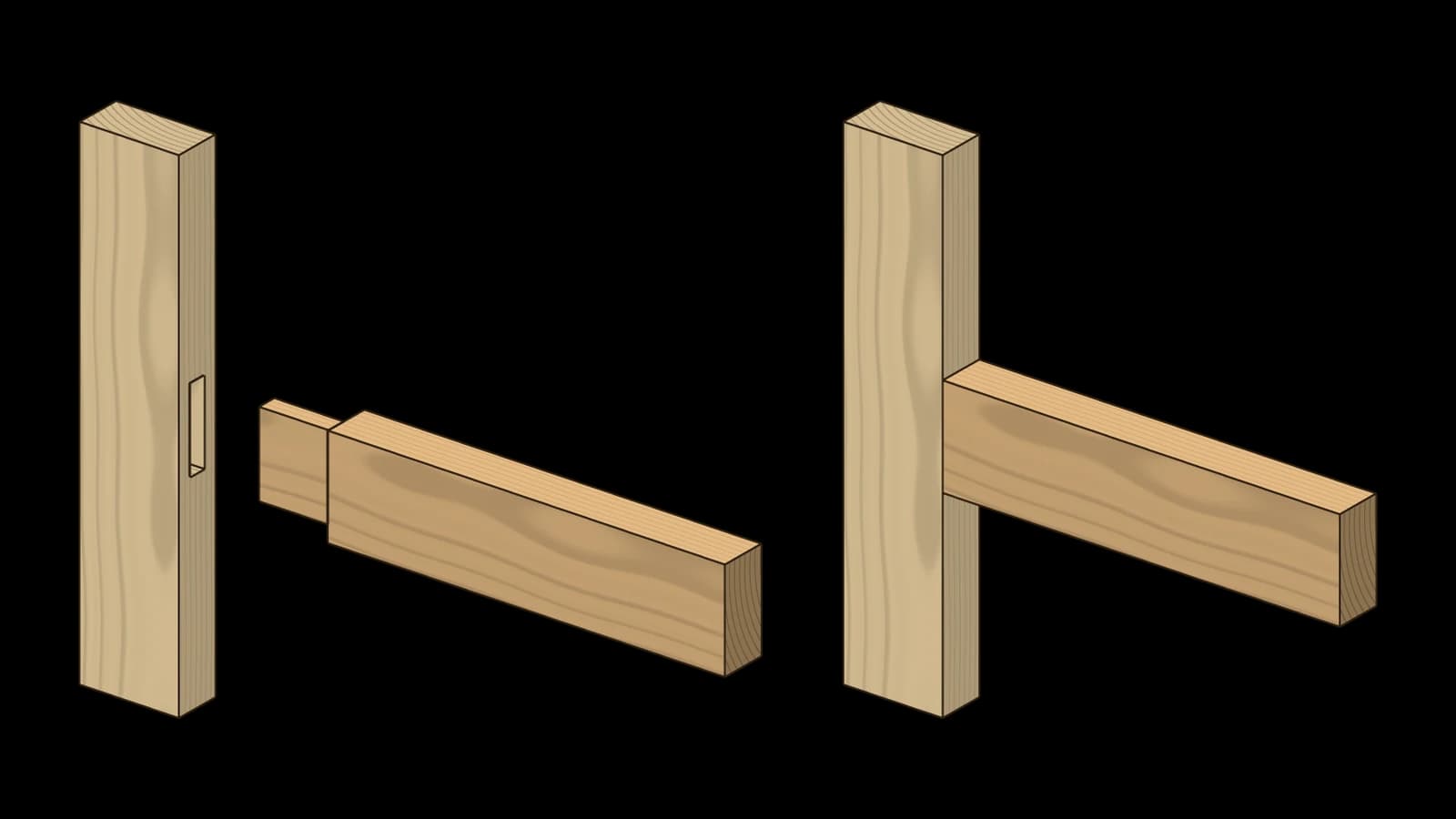

• Gestemmter Zapfen – der Zapfen sitzt in einem rundum geschlossenen Zapfenloch. So lassen sich auch T-Verbindungen herstellen, etwa ein Riegel mitten auf einem Pfosten. Endet der Zapfen im Holz, spricht man von einem verdeckten Zapfen.

Beide Teile werden meist mittig angeordnet, sodass beidseitig ausreichend Restmaterial stehen bleibt (beim Schlitz die Schlitzwangen). Neben dem Zapfen liegen die Brüstungen (Schultern): Sie liegen am Gegenstück an, müssen dafür rechtwinklig und sauber sein und bestimmen, ob die Fuge an der Schauseite dicht ist.

Je nach Holzstärke, Winkel und Anschluss an Füllung oder Glas kommen weitere Formen hinzu:

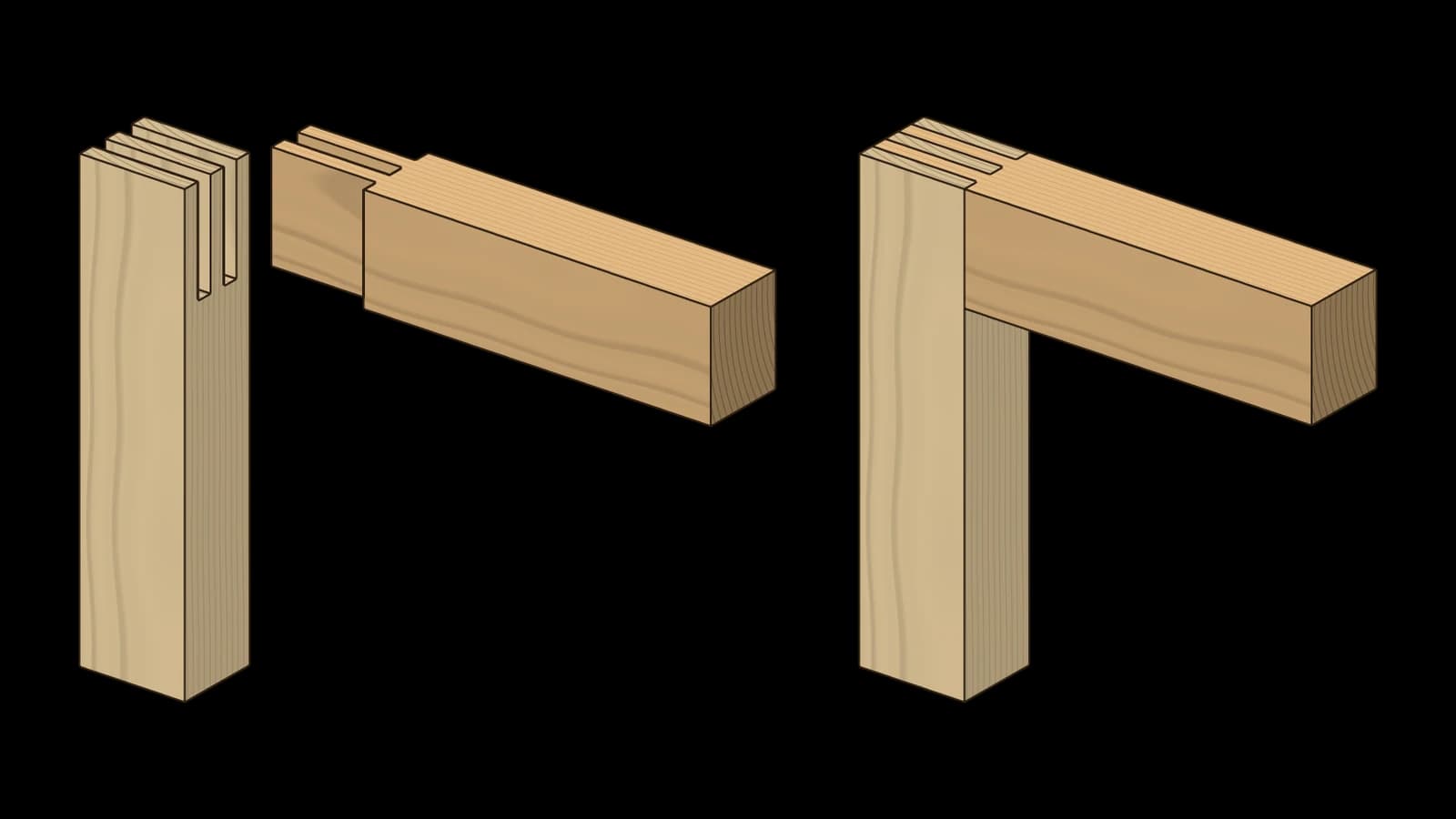

• Doppelzapfen – bei dicken Hölzern werden zwei Zapfen nebeneinander gesetzt statt eines sehr dicken; das vergrößert die Leimfläche, ohne die Wangen zu schwächen.
• Schlitz und Zapfen auf Gehrung – an der Schauseite ist die vordere Wange einseitig auf Gehrung abgesetzt, dahinter bleibt eine normale Zapfenverbindung. Die Ecke sieht aus wie eine Gehrung, hält aber wie ein Zapfen.
• Schrägzapfen – für Hölzer, die nicht im rechten Winkel aufeinandertreffen, etwa bei Schlitz und Zapfen mit 60° oder 120°; Zapfen und Schlitz liegen dann in der Achse des ankommenden Holzes.

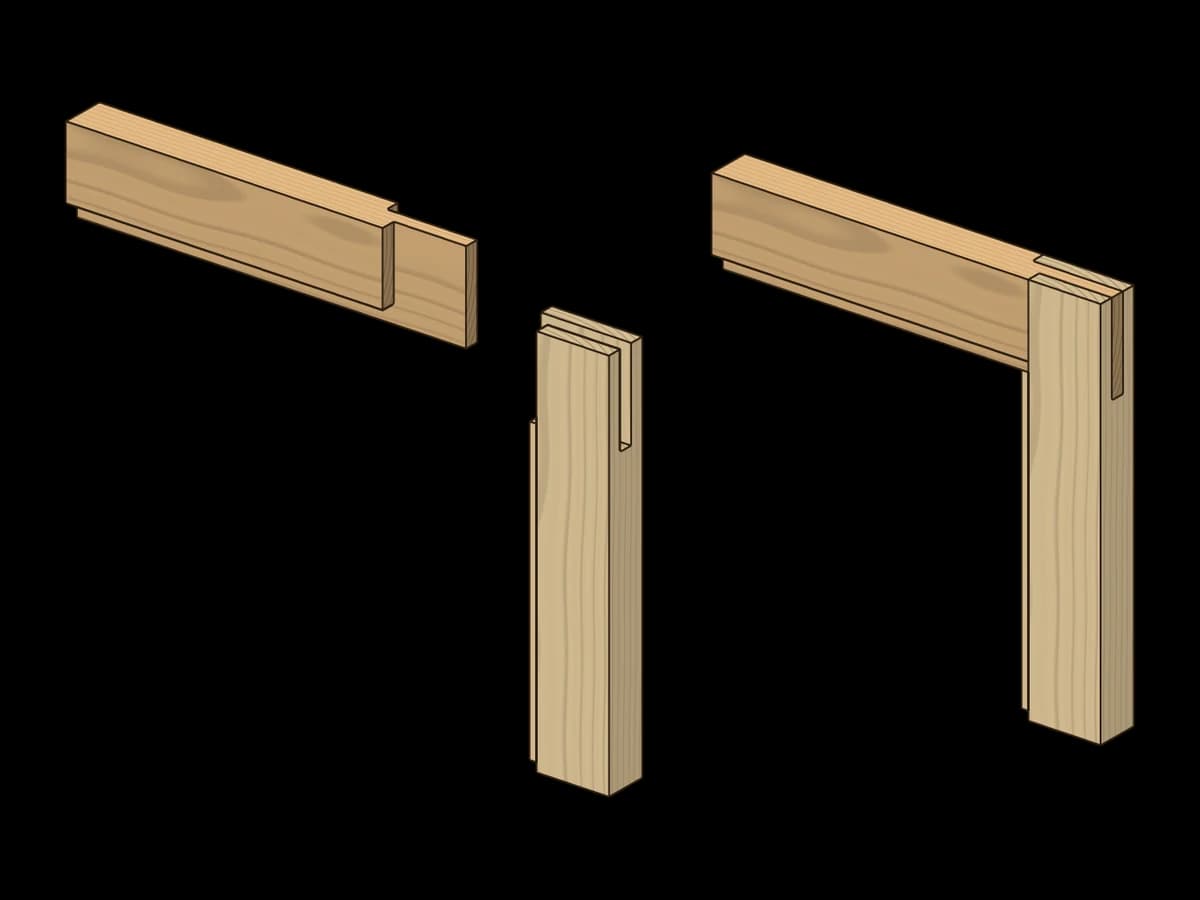

• Zapfen mit Falz – das Rahmenholz hat innen einen Falz für Glas oder eine eingelegte Füllung. Die Brüstung auf der Falzseite ist um die Falzbreite versetzt, damit der Falz um die Ecke läuft.

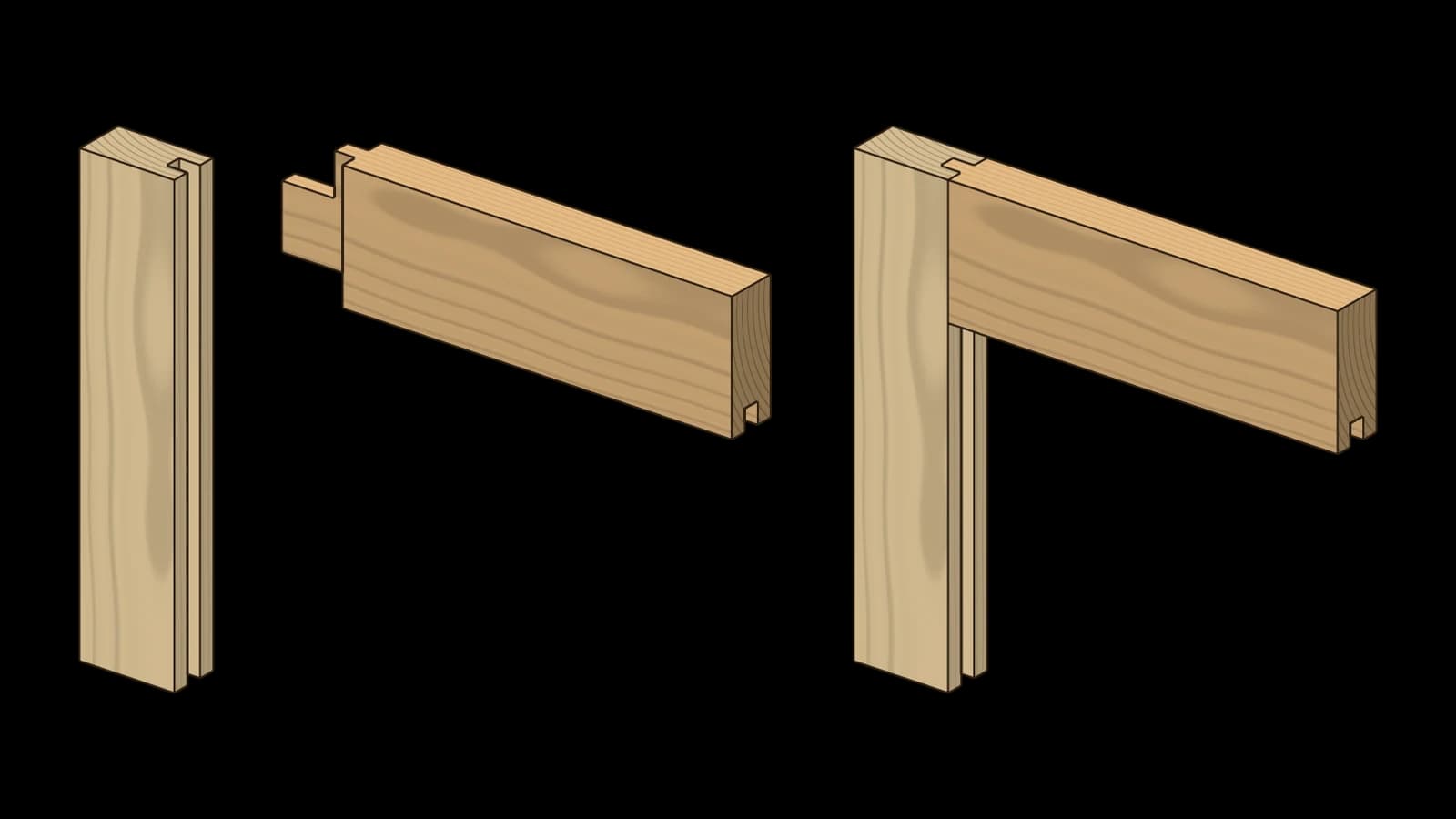

• Zapfen mit Nutzapfen – läuft im Rahmen eine Nut für die Füllung, bliebe an der Ecke eine offene Nut. Ein kurzer Ansatz am Zapfen in Nuttiefe, der Nutzapfen, füllt sie und verhindert zusätzlich, dass sich die Hölzer verdrehen. Er kann gerade oder schräg ausgeführt werden.

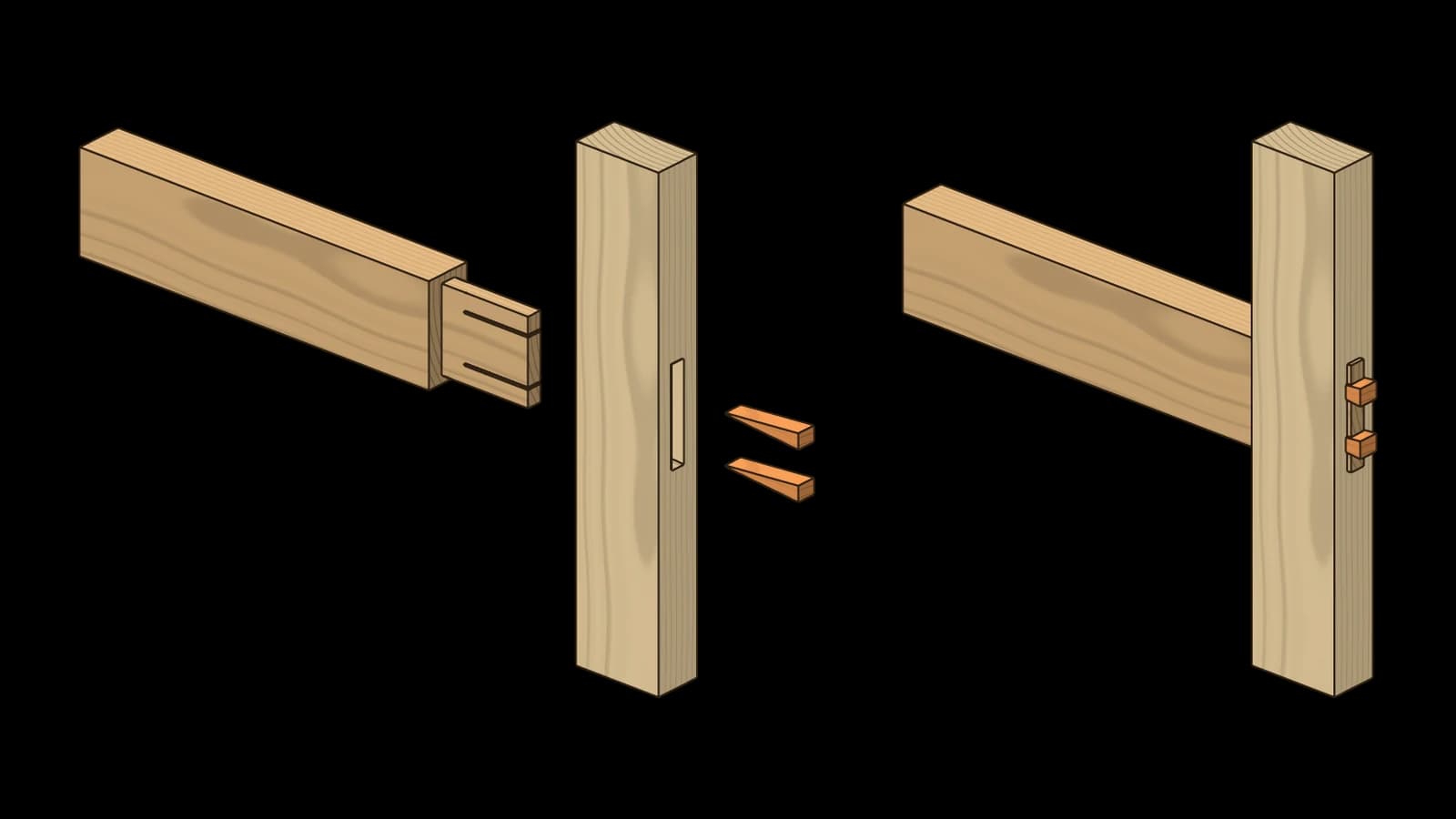

• Durchgehender Zapfen – der Zapfen tritt auf der Rückseite sichtbar aus und wird oft verkeilt: In zwei Sägeschnitte im Zapfenende werden Keile getrieben, die den Zapfen im leicht nach außen erweiterten Zapfenloch verspannen. Verleimt ist diese Verbindung nicht mehr lösbar – anders als die Stegverbindung mit Querkeil.
• Zapfen bei verschiedenen Rahmenstärken – treffen unterschiedlich dicke Hölzer aufeinander, wird der Zapfen an die dünnere Seite angepasst und meist bündig zur Schauseite gesetzt statt mittig.

Einfacher Schlitz und ZapfenGestemmter ZapfenDoppelzapfenSchlitz und Zapfen, einseitig auf GehrungSchlitz und Zapfen mit FalzZapfen mit NutzapfenDurchgehender, verkeilter Zapfen

Profilierte Rahmen: Trägt das Rahmenholz an der Innenkante ein Profil oder eine Fase, muss es an der Ecke weiterlaufen. Dafür wird das Profil entweder auf Gehrung gestoßen, während der Zapfen dahinter rechtwinklig bleibt, oder das Querholz bekommt ein Konterprofil, das genau ins Profil des Längsholzes passt.

Eigenschaften

• Sehr hohe Festigkeit, da überwiegend Langholz auf Langholz verleimt wird – eine der stabilsten Rahmenverbindungen überhaupt.
• Nimmt Zug-, Druck- und Verdrehkräfte gleichermaßen gut auf.
• Die Zapfendicke von rund einem Drittel der Werkstückdicke ist ein bewährter Kompromiss: dünner schwächt den Zapfen selbst, dicker schwächt die verbleibenden Wangen des Zapfenlochs.
• Feuchtebewegung des Holzes muss eingeplant werden – bei breiten Rahmenhölzern arbeitet das Holz quer zur Faser; ein zu strammer Zapfen kann im Zapfenloch sprengen.

Verwendung

• Fenster- und Türrahmen, Rahmenfronten im Möbelbau
• Tischgestelle, Stuhlzargen, Werkbänke
• Geländer, Treppenpfosten und Handläufe
• Gartenmöbel und Zimmererarbeiten mit Holznägeln statt Leim

Verarbeitung

• Anreißen mit Streichmaß, traditionell per Stechbeitel und Feinsäge; in der Werkstatt meist per Langlochbohrmaschine/Kettenstemmer und Tischfräse mit Zapfenschlitten.
• Passung prüfen: Der Zapfen soll sich von Hand, mit leichtem Widerstand, vollständig einschieben lassen – zu lose Verbindungen verlieren die Leimfestigkeit, zu stramme sprengen beim Zusammenbau.
• Vor dem Verleimen alle Kanten leicht brechen, damit überschüssiger Leim beim Zusammenpressen entweichen kann.
• Bei sichtbaren, durchgesteckten Zapfen zusätzlich verkeilen oder mit einem Holznagel sichern (traditionell auch leimfrei ausführbar).

Anleitung: von Hand herstellen

Die traditionelle Fertigung mit Stechbeitel, Schlitzsäge und Streichmaß folgt bei allen Grundformen demselben Ablauf – Falz, Nutzapfen oder Gehrung werden beim Anreißen mit eingeplant.

1. 1

   Rahmenhölzer zuschneiden und anreißen

   Beide Werkstücke auf Maß hobeln und ablängen, Kopfholz rechtwinklig bestoßen. Mit dem Schreinerdreieck die Lage von Zapfen und Zapfenloch auf beiden Teilen festlegen, damit später nichts verwechselt wird.

2. 2

   Zapfendicke und -länge anreißen

   Mit dem Streichmaß die Zapfendicke (Faustregel: rund ein Drittel der Holzstärke) auf beiden Kanten und dem Kopfholz anreißen. Die Zapfenlänge (rund zwei Drittel der Breite des Gegenstücks) auf der Fläche markieren – das ergibt gleichzeitig die Lage des Zapfenlochs.

3. 3

   Zapfenloch aussägen und ausstemmen

   Zunächst mit Bohrer oder Langlochbohrmaschine grob vorbohren, dann mit dem Stechbeitel entlang der Anrisslinien sauber auf Maß nacharbeiten. Von beiden Seiten arbeiten, damit die Kante nicht ausreißt.

4. 4

   Zapfen sägen

   Mit der Schlitzsäge knapp neben der Anrisslinie ansetzen und im abfallenden Holz sägen – lieber zu dick als zu dünn, Nacharbeit mit dem Stechbeitel ist einfacher als ein zu lockerer Zapfen.

5. 5

   Passung prüfen

   Der Zapfen soll sich von Hand, mit leichtem Widerstand, vollständig einschieben lassen. Zu strammer Sitz kann das Zapfenloch beim Zusammenbau sprengen, zu lockerer Sitz schwächt die spätere Leimverbindung.

6. 6

   Falz, Nut oder Gehrung einplanen

   Schon beim Anreißen berücksichtigen: Beim Zapfen mit Falz ist die Brüstung auf der Falzseite um die Falzbreite versetzt, beim Nutzapfen bleibt am Zapfen ein Ansatz in Nuttiefe stehen. Die Gehrung an der Schauseite erst sägen, wenn die Zapfenverbindung passt.

7. 7

   Kanten brechen, verleimen

   Vor dem Verleimen alle Kanten leicht brechen, damit überschüssiger Leim beim Zusammenpressen entweichen kann. Winkligkeit über Eck kontrollieren, bei größeren Rahmen zusätzlich die Diagonalen messen.

Technische Daten

Fazit

Die Zapfenverbindung ist der Maßstab, an dem sich alle modernen Alternativen (Dübel, Domino, Lamello) messen lassen müssen – kaum eine andere Verbindung ist bei richtiger Ausführung stabiler. Der Aufwand in der Fertigung ist höher als bei Dübel- oder Beschlagverbindungen, dafür entfällt jede Beschlagtechnik und die Verbindung altert mit dem Möbel mit.
