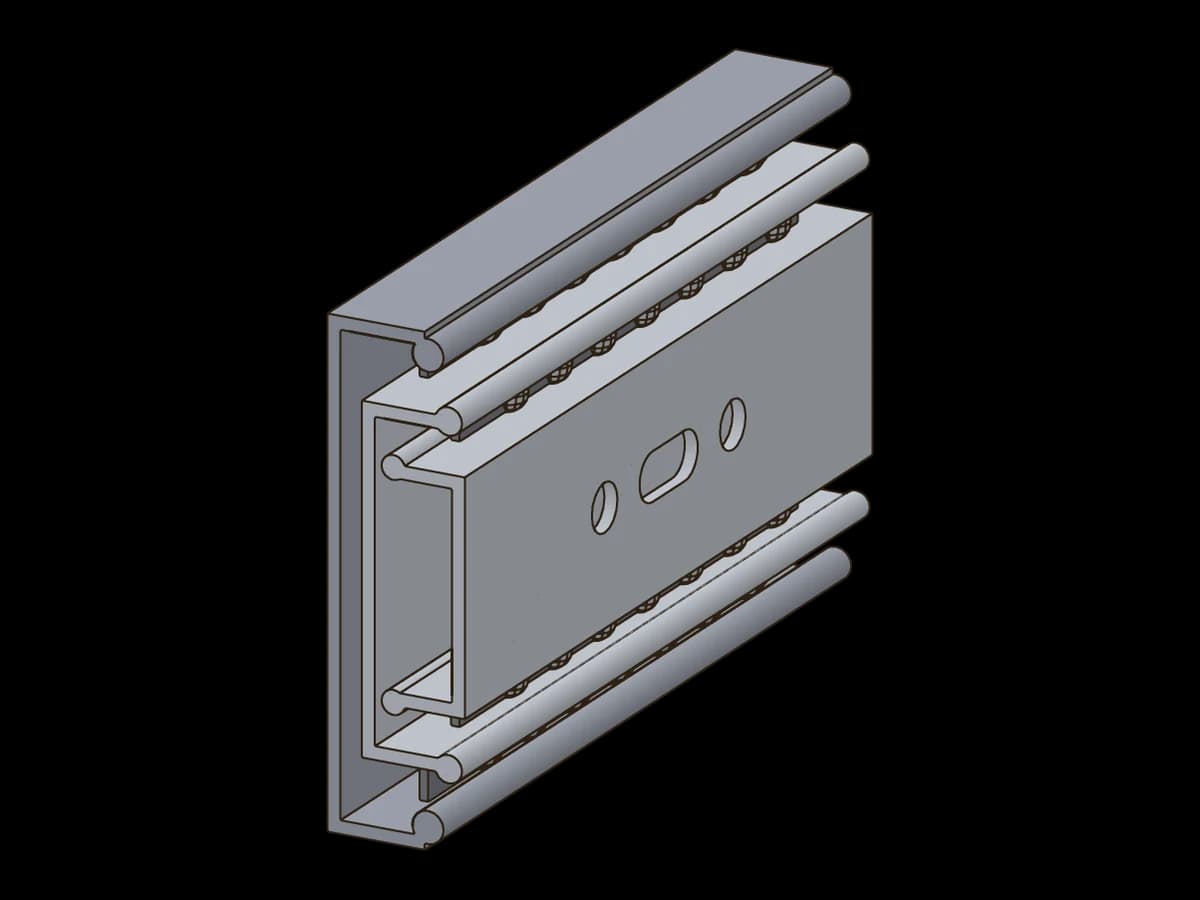

Der Vollauszug mit Kugelführung besteht aus drei ineinanderlaufenden Stahlschienen, zwischen denen Kugeln laufen. Er lässt sich so weit herausziehen, wie der Schubkasten tief ist – auch der hintere Teil des Schubkastens ist dann gut zu erreichen. Die Kugeln sorgen für einen leichten, ruhigen Lauf, auch wenn der Schubkasten schwer beladen ist.

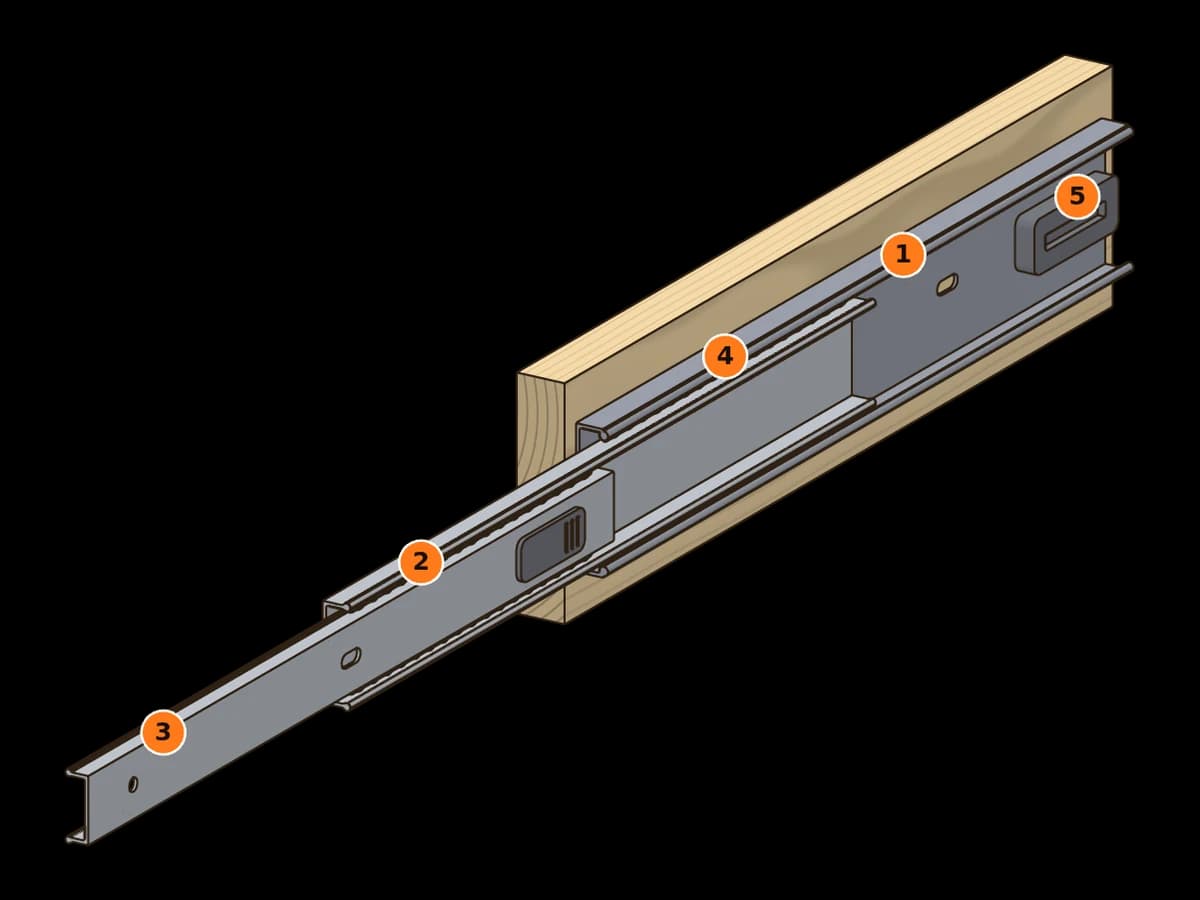

Aufbau
- Korpusschiene – wird seitlich an die Korpusseite geschraubt.
- Mittelschiene – läuft auf Kugeln in der Korpusschiene. Erst sie macht den vollen Auszug möglich.
- Schubkastenschiene – wird an den Schubkasten geschraubt und läuft auf Kugeln in der Mittelschiene. Meist lässt sie sich über einen Hebel ausklinken, damit man den Schubkasten herausnehmen kann.

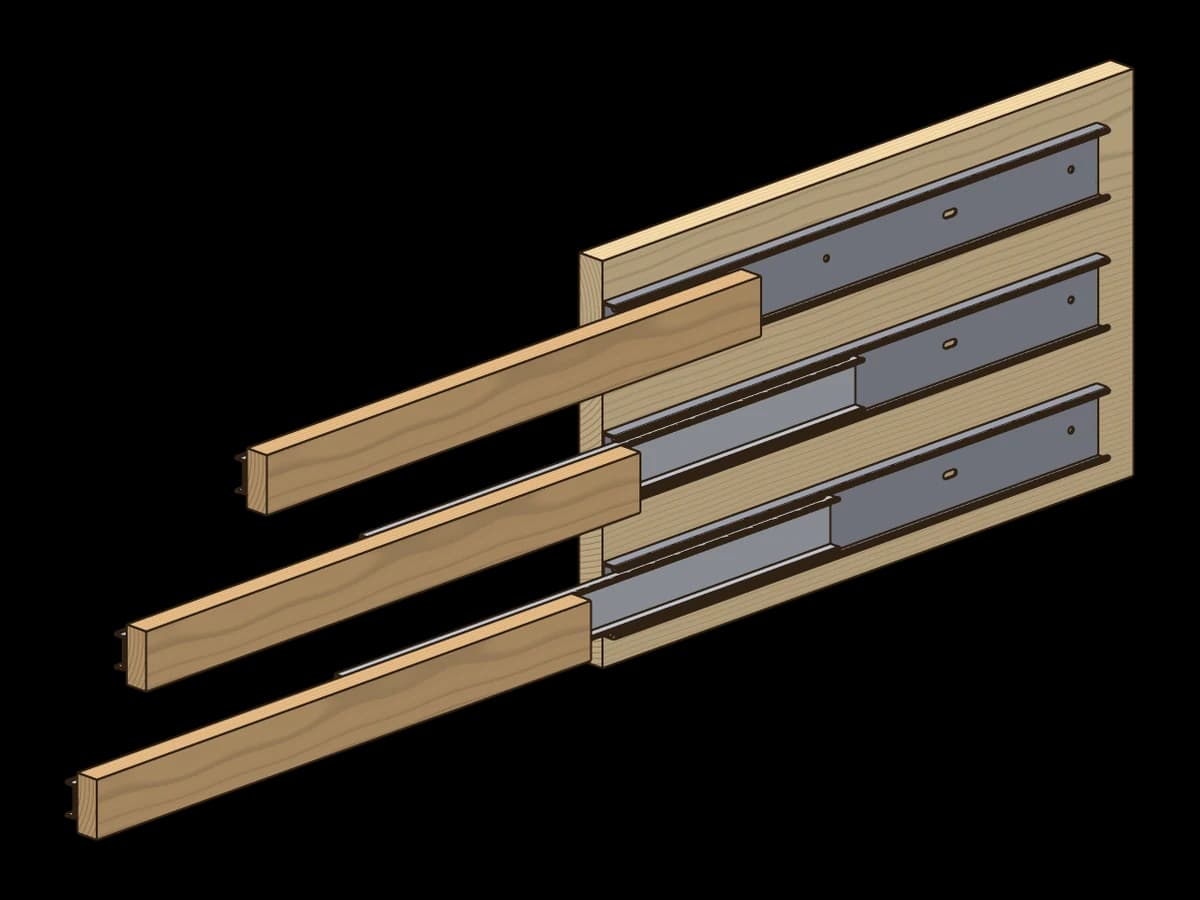

Die Kugeln sitzen in Kunststoffkäfigen. Nach der Auszugslänge unterscheidet man:
- Teilauszug – nur zwei Schienen, der Schubkasten kommt etwa zu drei Vierteln heraus (siehe Rollenauszug).
- Vollauszug – drei Schienen, der Schubkasten kommt ganz heraus.
- Überauszug – der Schubkasten kommt noch ein Stück weiter heraus, etwa damit er unter einer überstehenden Arbeitsplatte ganz zugänglich ist.
Daneben gibt es Vollauszüge, die verdeckt unter dem Schubkastenboden laufen (Unterflurführungen). Sie sind bei geöffnetem Schubkasten unsichtbar, haben meist Dämpfung und Synchronisation eingebaut und brauchen einen passend gebauten Schubkasten – die Zargendicke ist dabei begrenzt, häufig auf bis zu 16 mm.
Eigenschaften
- Voller Zugriff auf den ganzen Schubkasten, auch bei schwerer Beladung.
- Die Tragkraft gilt für ein Schienenpaar. Schubkasten und Inhalt zusammen dürfen sie nicht überschreiten – bei Werkzeug, Akten oder Vorräten lohnt eine Reserve.
- EN 15338 legt Prüfungen für Festigkeit und Dauerhaltbarkeit von Auszügen fest; die aktuelle Ausgabe ist von 2024. Die Prüfangaben der Hersteller helfen beim Vergleich.
- Seitliche Kugelauszüge sind bei geöffnetem Schubkasten sichtbar. Wer das nicht möchte, nimmt Unterflurführungen.
- Dämpfung mit Selbsteinzug zieht den Schubkasten auf den letzten Zentimetern sanft zu.
Verwendung
- Küchenschubkästen und -auszüge mit häufiger Nutzung
- Werkstatt- und Werkzeugschränke, mit Schwerlastauszügen
- Büromöbel und Hängeregistraturen
- Ersatz für Rollenauszüge, wenn voller Zugriff oder mehr Tragkraft gebraucht wird
Verarbeitung
- Die Einbauluft muss genau stimmen: Schubkastenbreite = lichte Korpusbreite minus zweimal Einbauluft. Ist der Schubkasten zu breit, klemmt er; ist er zu schmal, läuft er unruhig.
- Korpusschienen links und rechts auf gleicher Höhe und parallel zum Korpusboden montieren – eine Montagelehre oder eine Distanzleiste hilft.
- Die Langlöcher zuerst nutzen, erst nach der Probe die festen Schraubenlöcher besetzen.
- Bohrbilder und Rücksprung zur Korpusvorderkante nach Herstellerangabe. Auszüge verschiedener Hersteller sind nicht unbedingt gleich gebohrt.
Anleitung: Kugelauszug montieren

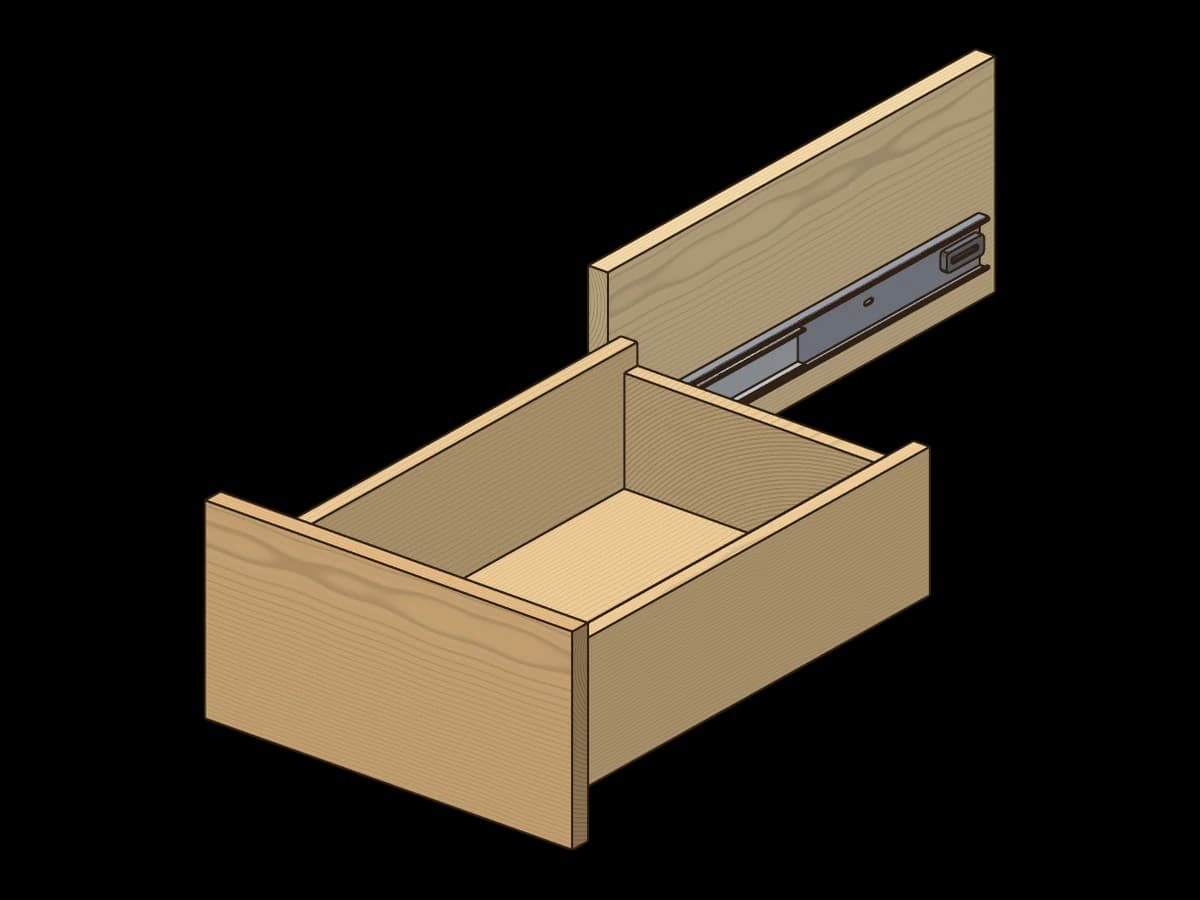

Seitlichen Kugelauszug einbauen
- 1
Schubkasten auf Maß bauen
Lichte Korpusbreite messen und die Einbauluft des Auszugs abziehen (zum Beispiel 2 × 12,7 mm). Die Länge der Schienen passend zur Korpustiefe wählen.
- 2
Schienen trennen
Die Schubkastenschiene ganz herausziehen und über den Entriegelungshebel aus der Korpusschiene lösen.
- 3
Korpusschienen montieren
Höhe auf beiden Korpusseiten gleich anreißen oder eine Distanzleiste unterlegen. Die Schiene mit dem Rücksprung nach Herstellerangabe ausrichten und zunächst in den Langlöchern verschrauben.
- 4
Schubkastenschienen montieren
Die Schienen parallel zur Unterkante der Schubkastenseiten anschrauben, vorn bündig oder nach Herstellerangabe.
- 5
Einsetzen und prüfen
Den Schubkasten einschieben, bis die Schienen einrasten. Lauf und Fugen prüfen, nachjustieren und dann die übrigen Schrauben setzen.
Technische Daten
| Auszugslänge | Vollauszug 100 % der Nennlänge · Überauszug darüber hinaus |
|---|---|
| Einbauluft | bei seitlichen Kugelauszügen meist 12,7 mm je Seite |
| Nennlängen | z. B. 250–650 mm, gestuft |
| Tragkraft | Standard etwa 25–60 kg pro Paar · Schwerlastauszüge über 100 kg |
| Ausstattung | optional Dämpfung mit Selbsteinzug oder Push-to-open |
| Prüfnorm | EN 15338 – Festigkeit und Dauerhaltbarkeit von Auszügen |
Fazit
Der Kugelvollauszug ist der Standard für Schubkästen, bei denen voller Zugriff und Tragkraft zählen. Für leichte, selten genutzte Schubkästen reicht oft der günstigere Rollenauszug. Wer den Schubkasten nicht selbst bauen möchte, greift zum Systemschubkasten, bei dem Zarge und Führung zusammenpassen.
